Cykly

Cykly jsou přesně ten důvod, proč použít jazyk ST. Použití jednoduchého cyklu si ukážeme na výpočtu průměrné hodnoty za posledních 15 minut. Jde o průběžný nevážený průměr.

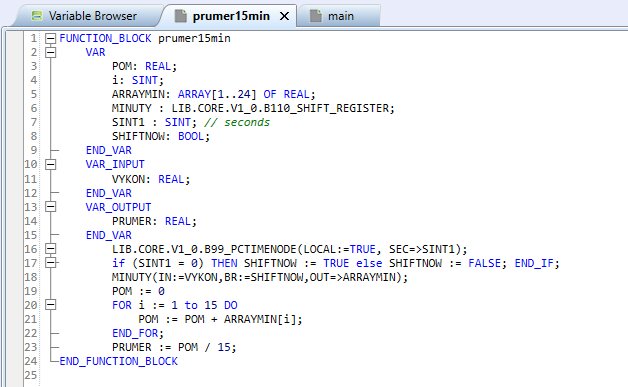

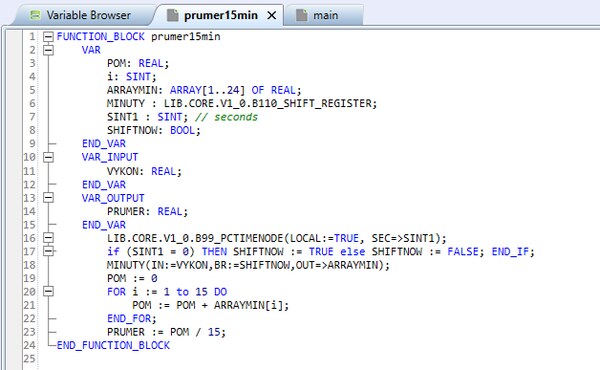

Proměnná MINUTY je typu Analogový posuvný registr (B110_SHIFT_REGISTER), deklarací na řádku 6 se vlastně vkládá a pojmenovává funkční blok tohoto typu. Pokud nastane celá minuta, tedy ukazatel vteřin SINT1 = 0, náběžná hrana proměnné SHIFTNOW posune hodnoty v posuvném registru o jednu dál a na vstup IN vloží aktuální hodnotu výkonu. V posuvném registru jsou tedy vzorky hodnot po minutách za posledních (alespoň) 15 minut (posuvný registr má 24 pozic, ale budeme potřebovat jen prvních 15). V cyklu FOR…END_FOR (viz řádky 20 až 22) se posledních 15 hodnot sečte a v následujícím řádku se vydělením spočítá průměr.

Další typy cyklů, tedy WHILE a REPEAT, mají podobnou syntaxi:

WHILE J<10 DO
J:=J+2;
END_WHILE;

REPEAT
J:=J+2;
UNTIL J>10;

Liší se zejména tím, že u REPEAT se podmínka vyhodnocuje až na konci, tedy cyklus proběhne alespoň jednou. Podmínka by měla být napsána „bezpečně“, aby se nemohlo stát, že bude přeskočena a cyklus se bude opakovat do nekonečna.

Následující příklad by bez použití cyklů šel realizovat jen velmi obtížně:

Stupňové spínání se záskokem a rotací
Pro řízení skupiny agregátů, jako je kaskáda kotlů, sada tepelných čerpadel, nebo jen vícestupňový el. ohřev, se hodí blok se střídáním výstupů pro pravidelnější opotřebení a záskokem v případě, že jsou některé z agregátů nefunkční. V příkladu níže je upravený text standardního bloku T14. Vidíme v něm i práci s poli, ačkoli pole nejsou deklarována klasicky

test : ARRAY [0..15] OF BOOL;

Ale využívají knihovního typu MultiIoBool, což je typ v knihovně Lib.Core.V1_0 deklarovaný takto:

TYPE
MultiIoBool : ARRAY[0..15] OF BOOL;
END_TYPE

Celý kód pak vypadá takto:

FUNCTION_BLOCK t14_light
    VAR
        BxPrev : BOOL;
        BxfPrev : BOOL;
        i, j : INT;
        Set : INT;
        InOKRot, OutDerot : Lib.Core.V1_0.MultiIoBool := [16(false)];
    END_VAR
    VAR_INPUT
        Bx  : BOOL := FALSE;
        Bxf : BOOL := FALSE;
// seznam agregátů schopných funkce (odvozeno např. z alarmových bloků)
        InOK : Lib.Core.V1_0.MultiIoBool := [true, 15(false)];
        NumOfActive, NumOfOutputs : INT := 1;
// NumOfActive: kolik výstupů má být aktivních (např. požadavek z PI regulátoru)
// NumOfOutputs: celkový instalovaný počet agregátů (konstanta)
    END_VAR
    VAR_OUTPUT
        Out : Lib.Core.V1_0.MultiIoBool;
    END_VAR
    VAR RETAIN
        Shift : INT; // O kolik jsou výstupy rotovány kvůli střídání
    END_VAR

    METHOD IncrementShift
        Shift := Shift + 1;
        IF Shift > NumOfOutputs - 1 THEN
            Shift := 0;
        END_IF;
    END_METHOD

    IF NOT BxPrev AND Bx THEN  //detekce náběžné hrany pro rotaci
        IncrementShift();
    END_IF;
    IF BxfPrev AND NOT Bxf THEN
        IncrementShift();
    END_IF;

    FOR i := 1 TO 16 DO   // vynulování výstupního pole
        Out[i] := False;
    END_FOR;

//    derotace seznamu připravených vstupů o Shift, takže výstupy mohou být aktivovány počínaje 1
    FOR j := 1 TO NumOfOutputs DO
        IF (j - Shift < 1) THEN
            InOKRot[(j - Shift + NumOfOutputs)] := InOK[j]
        ELSE
            InOKRot[(j - Shift)] := InOK[j]
        END_IF;
    END_FOR;

// vynulování výstupního pole a dalších pomocných proměnných
    FOR i := 1 TO 16 DO
        OutDerot[i] := False;
    END_FOR;
    Set := 0;
    i := 0;

// nastavení počtu aktivních výstupů při přeskočení nefunkčních - díky derotaci začínáme od 1
    WHILE NOT (Set >= NumOfActive OR i > NumOfOutputs) DO
          IF InOKRot[i] THEN
            OutDerot[i] := True;
            Set := Set + 1;
          END_IF;
            i := i + 1;
    END_WHILE;

// Rotace výstupů zpět k fyzicky správnému pořadí
    FOR j := 1 TO NumOfOutputs DO
        IF (j - Shift < 1) THEN
            Out[j] := OutDerot[(j - Shift + NumOfOutputs)]
        ELSE
            Out[j] := OutDerot[(j - Shift)]
        END_IF;
    END_FOR;

    BxPrev := Bx;    // pro detekci náběžné či sestupné hrany pro Shift
    BxfPrev := Bxf;

END_FUNCTION_BLOCK

Princip je následující:

Při náběžné hraně na vstupu Bx (nebo sestupné na vstupu Bxf) zvýšíme o jednu posuv (Shift), a to až do max. počtu použitých výstupů, načež hodnota přetéká do 0. Na vstup jsou přiváděny impulzy v pravidelných intervalech nebo na základě ručního požadavku pro střídání. To zajišťuje pravidelnou rotaci agregátů a tím jejich rovnoměrné opotřebení.
Vektor vstupů připravených k provozu je rotován proti směru o Shift, takže první vstup, který se má sepnout, je na první pozici.
Aktivujeme postupně výstupy, dokud není aktivní požadovaný počet, přičemž nefunkční agregáty jsou přeskakovány (funkce záskok).
Vektor výstupu je následně rotován po směru, takže výstupy, které se mají sepnout, jsou posunuty o Posuv.

V programu pak použití bloku vypadá takto:

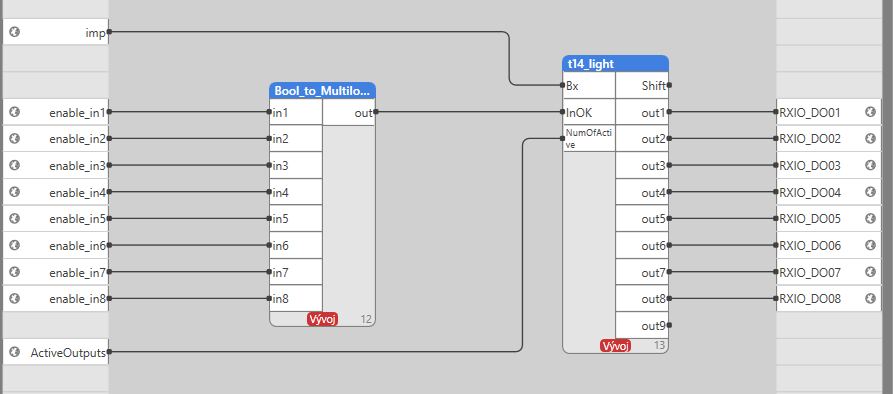

Proměnná ActiveOutputs obsahuje požadavek na počet aktivních výstupů. Celkový počet agregátů je konstantou a proto není tento vstup vyveden. Pomocný blok Bool_to_MultiIoBool převádí příslušný počet proměnných typu bool (zde 8) na pole binárních proměnných, což je datový typ, který je využit ve standardním bloku T14, viz deklarace

InOKRot, OutDerot : Lib.Core.V1_0.MultiIoBool := [16(false)];

Zdrojový text pomocného bloku je velmi jednoduchý:

FUNCTION_BLOCK Bool_to_MultiIoBool
    VAR
        i: int;
    END_VAR
    VAR_INPUT
        in1, in2, in3, in4, in5, in6, in7, in8: bool; // může být i více
    END_VAR
    VAR_OUTPUT
        out : Lib.Core.V1_0.MultiIoBool;
    END_VAR
out[1] := in1;
out[2] := in2;
out[3] := in3;
out[4] := in4;
out[5] := in5;
out[6] := in6;
out[7] := in7;
out[8] := in8; // atd.
END_FUNCTION_BLOCK

Určitě by šlo se v bloku t14_light obejít i bez pole a deklarovat vstupy „natvrdo“, ale stejně bychom je museli uvnitř vložit do nějakého pole kvůli rotačním operacím a cyklům. Navíc datový typ MultiIoBool umožňuje v bloku použít dynamické výstupy:

a tím snadno modifikovat počet viditelných výstupů bloku v grafice FUPLA.

Na závěr ještě poznámka k nastavení výchozích hodnot pole při deklaraci:

test : ARRAY [0..15] OF BOOL := [16(false)];

znamená, že všech 16 pozic pole má výchozí hodnotu False. Výchozí hodnoty lze zapsat buď každou zvlášť, nebo více najednou. Oba způsoby lze kombinovat:

test : ARRAY [0..15] OF BOOL := [true, 15(false)];

nastaví první pozici na True a ostatních 15 na False.
