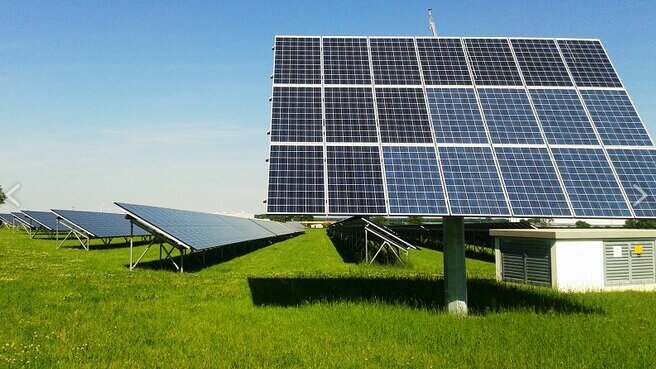

Příkladem může být FVE Dobšice u Znojma. Na souboru fotovoltaických elektráren Dobšice se podílelo 10 investorů. Jejich instalace jsou technicky oddělené, nicméně elektrárna je do sítě připojena jako jeden celek, se společnou RTU jednotkou pro omezení činného a řízení jalového výkonu. V deseti sekcích s různými výkony od 6,5 do 1020 kWp je nasazeno celkem 116 střídačů 8 různých typů, některé bez možností softwarového omezení výkonu pomocí komunikace po sběrnici. Dodávaný řídicí systém Domat se šesti podstanicemi IPLC510 musel vyřešit „spravedlivé“ řízení činného a jalového výkonu mezi investory, což se díky rozsáhlým komunikačním možnostem a volně programovatelným podstanicím povedlo. U neregulovatelných střídačů jsou rozvody na střídavé straně rozděleny do skupin, odpínatelných stykači. Stykače jsou řízeny výstupními moduly, které komunikují s podstanicemi po sběrnici Modbus RTU.
| investor | typ střídačů | ks | celk. výkon (kWp) | způsob regulace |
| 1 - WEB | Kaco |
33 |
1020,6 |
komunikace |
| 2 - JS | Kaco |
7 |
233,1 |
komunikace |
| 3 - MH | Kaco |
3 |
99,9 |
komunikace |
| 4 - JH Dop | Kaco |
8 |
207,85 |
komunikace |
| 5 - Alpha | Solarmax |
4 |
76,55 |
stykače |
| 6 - Beta | Solarmax |
3 |
105 |
stykače |
| 7 - Gamma | Solarmax |
3 |
105 |
stykače |
| 8 - Delta | Solarmax |
4 |
140 |
stykače |
| 9 - Sinus Net | Solarmax |
2 |
6,55 |
stykače |
| 10 - Arctur | Solarmax, SMA, Refusol |
49 |
922,15 |
komunikace, stykače |
Tab. 1 – Přehled skupin střídačů a způsobu regulace

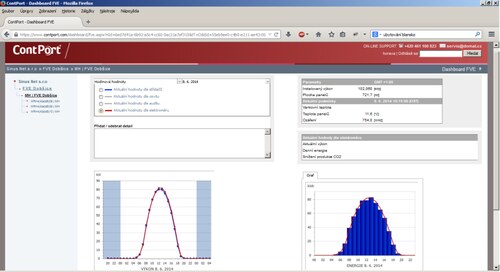

Sedm podstanic IPLC510 je mezi sebou propojeno technologickou sítí. Optická páteřní síť je odolná proti rušení, které se u fotovoltaických elektráren vyskytuje v hojné míře. Switche Moxa EDS-205 poskytují 5 Ethernetových portů v každém rozvaděči, což stačí jak pro procesní podstanice a rozhraní střídačů (SMA Webbox), tak pro diagnostiku a servis. Celá elektrárna má společný počítač s grafickým rozhraním, do něhož může vzdáleně přistupovat servisní firma i jednotliví investoři, každý pod vlastním jménem a heslem pouze na svou část elektrárny.
Řídicí algoritmus tak dokáže plnit požadavky distributora a zároveň odpínaný výkon rovnoměrně dělit mezi všech 10 sekcí elektrárny. Monitoring pak sleduje správnou funkci střídačů a panelů a hlásí poruchy tak, aby servisní organizace mohla včas reagovat a dodávaný výkon byl co největší. FVE Dobšice se vlastně stala živým modelem virtuální elektrárny, tedy distribuované soustavy vzájemně nezávislých zdrojů energie, které je ovšem potřeba řídit a monitorovat jako jeden celek se společným rozhraním pro distributora - odběratele.
