Nainstalujte a spusťte WinSCP, program, který komunikuje pomocí protokolu SCP. Instalátor najdete například zde.
Výchozí IP adresa podstanice IPLC510 je 192.168.1.10.
Nezapomeňte zkontrolovat, že váš počítač je ve stejné síti a na adresu IPLC lze pingnout. Pro připojení pomocí kříženého ethernetového kabelu (tedy pokud není DHCP) musí být na PC nastavena také pevná IP adresa.
Doporučené nastavení je:
IP adresa : 192.168.1.44
Maska podsítě : 255.255.255.0

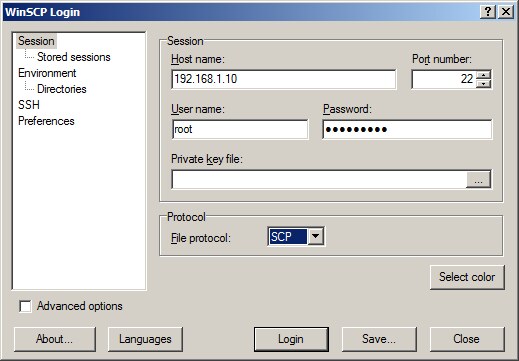

V okně WinSCP vytvořte nové připojení:
Výchozí jméno uživatele je „root“.
SCP uživatel/heslo: root/„code“, kde defaultní heslo („code“) je napsáno na boku zařízení na štítku.
Do S/N 136558:
SCP uživatel / heslo: root / sharkXXXX, kde XXXX jsou poslední 4 číslice sériového čísla (viz štítek na boku).
Po změně adresy si novou IP adresu poznamenejte!
Použitý protokol je SCP.
Program může zobrazit varování před neznámým klíčem, který není v registru. Přidejte klíč do registru a pokračujte dále.
Pro konfiguraci IPLC se používá terminálový program, např. PuTTY.

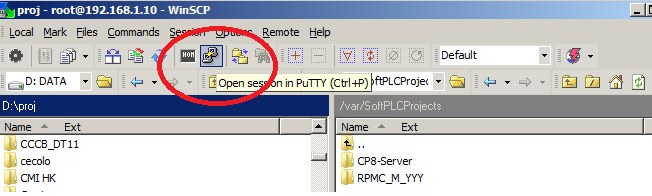

Spustitelný soubor putty.exe (ke stažení např. na zde) musí být umístěn v C:\Program Files (x86)\PuTTY\putty.exe – pak můžete PuTTY spouštět přímo z lišty s nástroji v programu WinSCP, nebo v menu Commands/Open in PuTTY.
Samozřejmě PuTTY lze spouštět i samostatně.

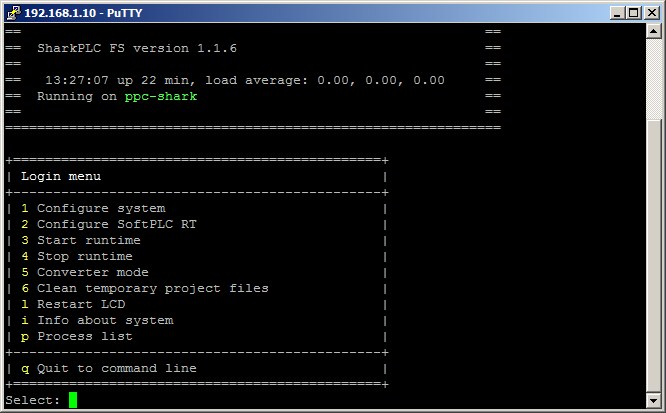

Zastavte aktuální SoftPLC projekt stiskem klávesy „4“.
Přepněte do hlavního menu WinSCP.

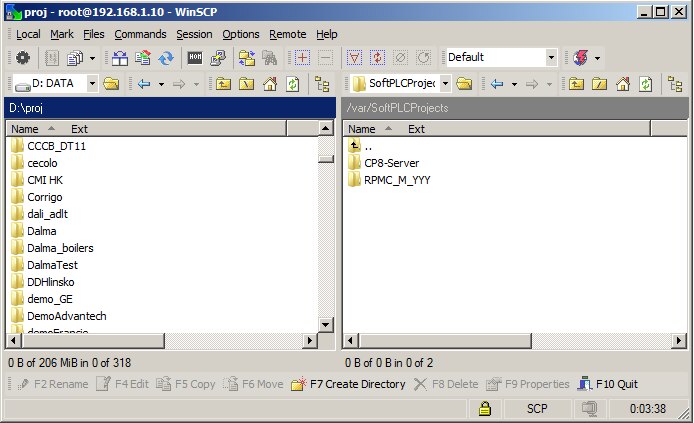

Zkopírujte adresář SoftPLC projektu do adresáře /var/SoftPLCProjects na IPLC. V adresáři může být více projektů, i když se pak pro spouštění vybírá pouze jeden z nich.
Doporučuje se kopírovat celý adresář (Solution), i když pro běh projektu je podstatný pouze adresář se souborem .splcproj.
Přepněte do terminálového okna PuTTY a stiskněte „1“ pro vstup do menu konfigurace systému.

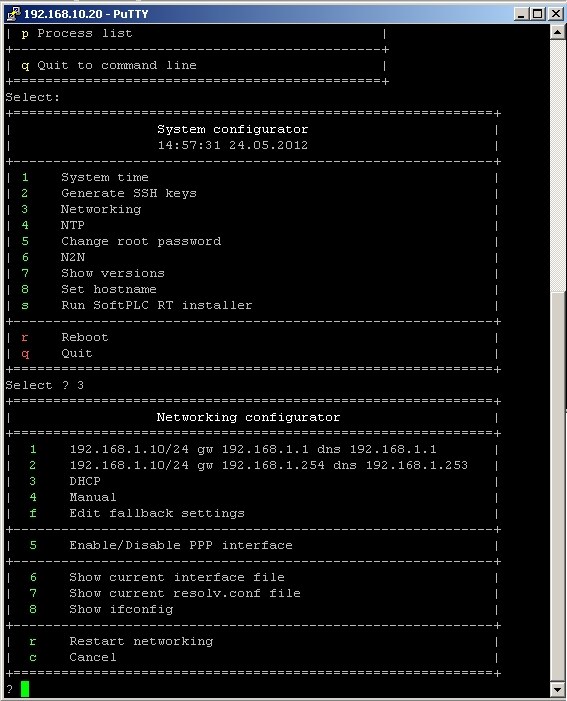

Zde lze nastavit IP adresu a další síťové parametry IPLC. Stiskem „3“ se přepneme do menu nastavení sítě.
Vybereme jednu z možností, např. „4“ pro manuální nastavení IP konfigurace.

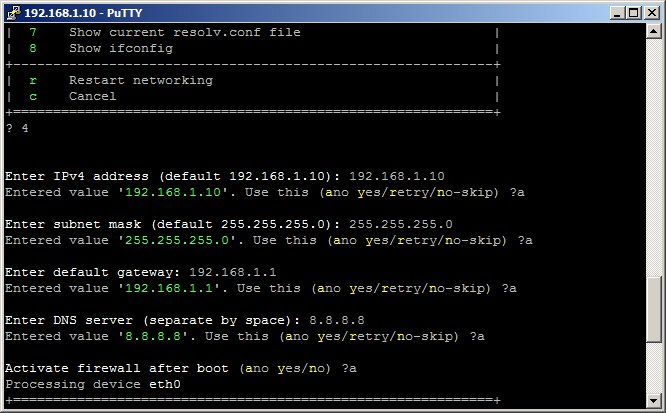

Zadejte všechna síťová nastavení a potvrzujte je „a“ nebo „y“. Nastavení n obrázku níže jsou pouze příkladem, v případě pochyb konzultujte IT oddělení.
Stisknutím „r“ restartujete síťové rozhraní. Možná bude třeba změnit i nastavení Vašeho počítače, aby bylo možné se s IPLC opět spojit.
Stisknutím „c“ opustíte menu pro nastavení sítě.
Stisknutím „q“ opustíte menu pro konfiguraci systému.
Před spuštěním procesu runtime je třeba nastavit základní parametry, cestu k projektu atd. Tato nastavení jsou v konfiguračním souboru /var/opt/rcware/WinServiceRT/soft_plc.config a lze je nastavovat i ručně, doporučuje se ovšem používat nastavení v dialogu v PuTTY.

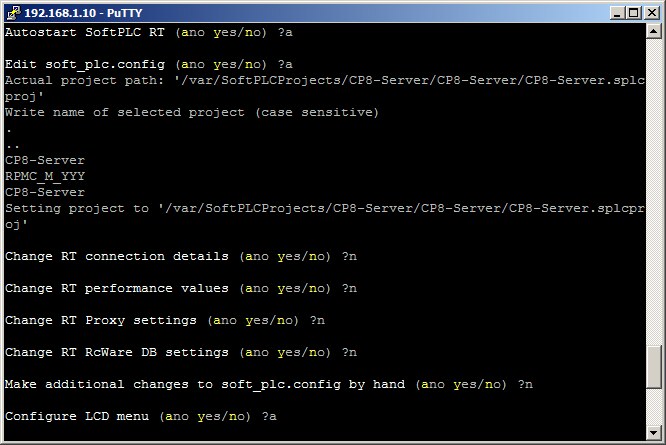

Stisknutím „2“ konfigurujeme SoftPLC runtime.
Jméno projektu musí být zadáno přesně včetně velkých a malých písmen.

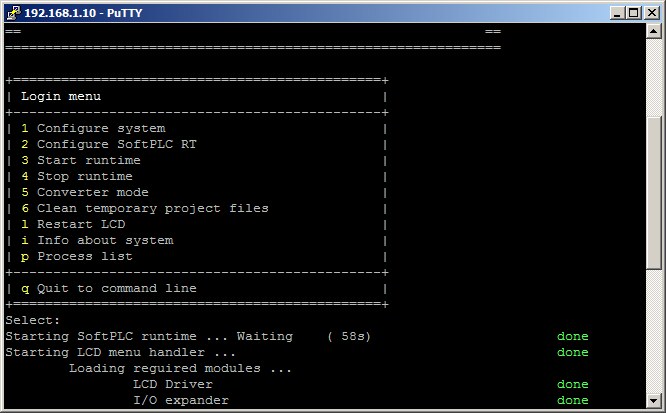

Po skončení konfigurace SoftPLC stiskněte „3“ v Login menu, tím se spustí runtime.
IPLC je nyní připraveno pro připojení z IDE nebo jiného klienta přes TCP port 12345 (Remote Connection).
