HT300 - přechod z HT200

S uvedením řady terminálů HT300 na trh nastala otázka, jak řešit přechod ze staršího typu HT200. U nových instalací s Domat IDE 2.6.0.4 a vyšší to není složité, postupuje se stejně jako u předchozí verze, jen jako typ terminálu se vybere HT300. Pokud ovšem používáme IDE verze starší a nechceme celou sestavu upgradovat na novější verzi IDE nebo jen nahrazujeme HT200 za nový hardware HT300, podívejme se na následující tipy:

Hardwarová kompatibilita

Napájení je shodné, 24 V ss. Spotřeba je ale u nových terminálů podstatně menší. Znamená to, že na zdroji není nutné nic měnit. Pozor ale na velikost montážního otvoru:

I u náhrady HT200 novým terminálem HT300 musíme počítat s menším rozšířením otvoru! Mohlo se ale stát, že při původní montáži byl otvor vyříznut s dostatečnou rezervou a HT300 se do něj pohodlně vejde. To je ovšem nutno ověřit na místě.

Software

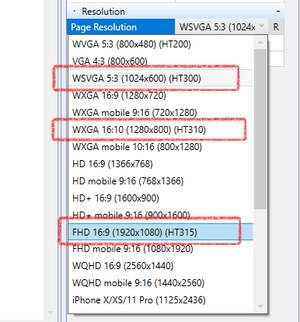

Vzhledem k tomu, že aplikace Domat Visual roztáhne panel vždy na plnou velikost obrazovky se zachováním poměru stran šablony a poměry stran u všech úhlopříček jsou přibližně stejné, původní šablony i definice terminálu vytvořené pro HT200 mohou bez problémů být použity i pro HT3xx. Pokud by se u původní šablony vybralo rozlišení „Custom“ s parametry HT300, tedy 1024 × 600 pixelů (nebo větším), nebo se vybral jiný typ terminálu – HT3xx, objekty se o cca. 20 % (nebo více) zmenší a na panelech vznikne vpravo a dole volné místo. Pro editaci, nahrávání atd. nevadí, že šablona typu HT200 bude nahrána do terminálu HT3xx. U větších úhlopříček se všechny objekty automaticky proporcionálně zvětší a vzhled grafiky zůstane zachován.

Pokud tvoříme novou grafickou šablonu, vybereme rozlišení pro příslušný typ terminálu HT3xx.

Připomínáme, že pro starší řadu PLC – SoftPLC – je stejně jako u HT200 možné použít pouze textové menu; grafické panely jsou podporovány pouze pro PLC řady mark a wall.

Komunikace

Terminály HT3xx mají dvě rozhraní Ethernet, která jsou zapojena jako switch. Mají tedy jednu IP adresu. Rozhraní není možné oddělit a použít v různých sítích. Po výměně máme tedy jedno rozhraní Ethernet navíc, lze je použít například pro připojení servisního notebooku. Pokud použijeme pro spojení s PLC jen jedno z nich, nezáleží na tom, která ze zásuvek je k PLC připojena.

Postup při výměně HT200 za HT300

• Zkontrolujeme, zda montážní otvor je dostatečně velký, a případně jej rozšíříme.
• Nainstalujeme a zapojíme nový terminál. Napájecí konektory nejsou vzájemně kompatibilní, je nutné je přepojit.
• Po připojení napájení a nastartování terminálu se přihlásíme na displeji jako administrátor pomocí výchozích přihlašovacích údajů (Admin / admin) a nastavíme IP adresu a další parametry sítě původního terminálu.
• V Domat IDE nahrajeme původní definici do nového terminálu. Pozor, tím se také nejspíše změní výchozí přihlašovací údaje pro LCD displej na ty z projektu.
• Připojíme se webovým prohlížečem na servisní web terminálu a změníme heslo pro přístup na servisní web. Nové heslo si bezpečně uložíme.

Celá akce může trvat 30 – 60 minut, podle připravenosti rozvaděče.
