HMI Editor (v2.3.0.x a starší) - časté dotazy

1. Do projektu jsem přidal nové proměnné a funkční bloky, ale proměnné nevidím v HMI při vytváření webu

V případě modifikace v projektu zkompilujte sestavu a do HMI si přidejte aktualizovaný image. Tento image nese informaci o proměnných ve Vaší sestavě. Aktualizaci image provedete v menu File -> Variable manager a Select File. V průzkumníku vyberte soubor s koncovou .exs a zvolte „Retrieve“.

U verze 2.4.x.x., kde se HMI již edituje v IDE, k této aktualizaci dochází automaticky.

2. Na webu se u objektů zobrazují otazníky i po zadání správného hesla

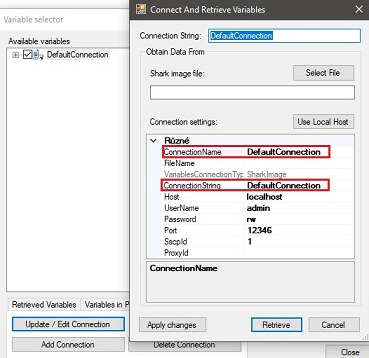

V HMI projektu si ve Variable manageru (File -> Variable manager) zkontrolujte, že máte u ConnectionName a ConnectionString nastavené DefaultConnection.

3. Jak namapuji alarm v projektu pro Web?

Alarm je nutné namapovat na „Attach value“ u objektu „Alarm indicator“. Na „Attach value“ namapujte proměnnou AlrStatus, tu naleznete ve „Variable selectoru“ po rozkliknutí funkčního bloku pro alarm.
